Люк-Невидимка под плитку ПРАКТИКА

     Люки - Невидимки - так часто говорят обо всех люках, которые прячут под облицовочным материалом доступ к сантехническим коммуникациям.

     Но абсолютно невидимым ревизионным решением могут быть только люки под плитку, в которых шов по периметру открывания дверцы можно заполнить силиконом в цвет затирки,

     например, у люков ППК «Практика» серии ЕвроФормат(алюминиевые), Формат(стальные) и Атлант (стальные больших размеров на заказ) обеспечивается легкое открывание дверцы, за счет применения мощных магнитно-нажимных замков CombiTOUCH (магнит на дверце и мощный толкатель на раме).



  • Гарантия на все люки под плитку 5 лет. Ø   Срок службы ревизионных люков не менее 10 лет.
  • Люки пожаробезопасны и на 99% состоят из негорючих материалов, что подтверждено сертификатами пожарной безопасности.



Проектно-Производственная Компания «Практика» стала лауреатом премии «Компания №1» в звании «Надежный поставщик продукции и услуг».

Назначение

     ЛЮКИ НЕВИДИМКИ® ППК "Практика" ревизионные сантехнические, универсальные под облицовочные материалы с фронтальным открыванием предназначены для ремонта и строительства жилых и офисных помещений, промышленных зданий и сооружений.

     Они обеспечивают возможность доступа и обслуживания скрытых сантехнических, электрических и прочих коммуникаций (в том числе сантехнической арматуры установленной в нишах туалетных комнат, за декоративными экранами ванн и т.п.).

     Люки эксплуатируются внутри помещений и могут быть установлены в нишах вертикальных стен и перегородок, изготовленных из кладочных строительных материалов (кирпич, бетон, пенобетон и т.п.) и из листовых материалов (гипсокартон,  гипсоволокно, асбоцемент и т.п.).

     Дверца люка может быть отделана облицовочными материалами - кафельной плиткой, природным  и искусственным камнем, панелями различных типов, зеркалами и т.п.

 Принцип открывания

     В основу открывания ЛЮКОВ НЕВИДИМКОК®  независимо от модели и типоразмера заложен принцип первоначального фронтального (перпендикулярного плоскости стены) открывания дверцы. После этого дверца может быть открыта на угол  от 90 до 270 град. или открыта и смещена в сторону (в зависимости от модели и месторасположения люка).

    Применение фронтального открывания  дверцы является существенным и отличительным признаком данной конструкции и является «ноу-хау». Это позволяет сохранять общий рисунок облицованной поверхности без подрезки и подгонки плитки в зоне люка, применять декоративные вставки и комбинации различных материалов.

Существенные отличия

Особенности конструкции ЛЮКОВ НЕВИДИМОК® с фронтальным открыванием  Что это означает для Вас
 имеют несъемную дверцу с надежной фиксацией  Вы не будете беспокоиться о том, что дверца выпадет и разобьется
 оригинальная конструкция, исключает заклинивание и повреждение кафельной плитки  Вам не придется со временем  заменять  расколовшуюся плитку
 наклеенный на дверцу облицовочный материал должен выступать за габариты дверцы на 5-50 мм  Вам не нужно подрезать плитку по габаритам дверцы
 конструкция обеспечивает возможность выполнения технологического зазора равного межплиточному шву, а так же использование декоративных вставок (бордюров)  Вы сохраняете  целостность рисунка облицованной поверхности
 технологический зазор может быть обработан силиконом в цвет затирки  Вы получаете  дополнительную влаго и звукоизоляцию проема, который становится незаметным
 предлагаемые модели рассчитаны на большие размеры проемов  Вы можете разместить в проеме большое количество устройств (вентили, счетчики, фильтры, водонагреватели и т.п.), легко их обслуживать и контролировать
 монтаж изделий не требует высокой квалификации исполнителей  Вы получаете гарантированно отличный результат
 конструкция изделий имеет большую жесткость, только ЛЮКИ НЕВИДИМКИ® имеют толщину дверцы 12,5 мм  Вы можете использовать любые известные материалы (и их комбинации)  для облицовки, создавая неповторимый интерьер, не опасаясь провисания дверцы
 изделия укомплектованы присосками  Если облицовка имеет гладкую поверхность, Вы можете не устанавливать на дверцу ручки, которые выдают наличие люка

Гарантия Качества

ЛЮК-НЕВИДИМКА® EuroFORMAT-R (EuroFORMAT-Reforma)

1. Для надежности люков применяются усиленные алюминиевые профили и технология сборки без использования сварки.

2 .Для влажных помещений в люках используются лепестковые силиконовые уплотнители.

3. Чтобы люки не заклинивали, уменьшены люфты, и трение в подвижных узлах петли люков за счет использования подшипников скольжения.

4. Чтобы люки легко открывались, разработаны мощные магнитно-нажимные замки CombiTOUCH.

5. Все люки протестированы в испытательной лаборатории на максимальную нагрузку.

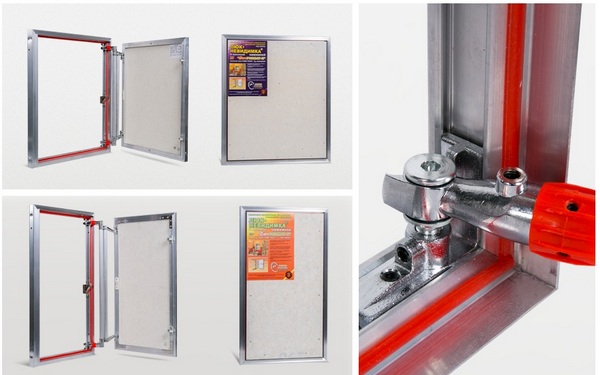

люкпрактика отличие

     ПРЕИМУЩЕСТВА:

  • Профиль из алюминиевого профиля сложной формы, который увеличивает жесткость конструкции.
  • Двухзвенная петля люка имеет 10-кратный запас прочности, открывается на угол до 180º.
  • Мощный магнитно-нажимной замок CombiTOUCH®, сила выталкивания которого в несколько раз выше, чем у обычного нажимного замка позволяет заполнить шов силиконом в цвет затирки, а также не выламывать дверцу в случае провисания – достаточно воспользоваться присоской, которая есть в стандартном комплекте.
  • Силиконовый уплотнитель плотно прилегает к дверце, конденсат не проникает на лицевую сторону люка и не оставляет темных пятен, разводов и плесени.
  • Система регулировки позволяет регулировать положение дверцы по вертикали, по горизонтали, изменять угол наклона дверцы относительно вертикальной оси.
  • Подшипники скольжения в подвижных элементах петли предназначены для минимизации износа и зазоров.
  • Покрытие консолей петли никелем снижает трение в подвижных соединениях.



Нажимные ЛЮКИ-НЕВИДИМКИ® «ЕвроФОРМАТ-Р»

серия «АТР»

– люки малого и среднего размеров

- из алюминиевого профиля с вакуумной присоской

люк под плитку атр

     Люки «ЕвроФОРМАТ-Р АТР» были разработаны и внедрены в производство в конце 2012 года.
      Это четвертое поколение ревизионных ЛЮКОВ-НЕВИДИМОК®, созданных конструкторами Компании «Практика».
      Отличие люков «ЕвроФОРМАТ-Р АТР» от предыдущих поколений в использовании инновационного магнитно-нажимного замка CombiTOUCH, позволяющего открывать люк, как нажатием, так и с помощью присоски.
      Другим отличием люков АТР от всех существующих моделей ревизионных люков является запатентованная регулировка положения дверцы люка не только по вертикали и горизонтали, но и по углу наклона дверцы.
      В остальном, люки «ЕвроФОРМАТ-Р АТР», это дальнейшее развитие люков «ЕвроФОРМАТ АТ», в основу открывания которых заложен принцип первоначального фронтального (перпендикулярного плоскости стены) открывания дверцы.

Применение фронтального открывания дверцы позволяет:

  • сохранять общий рисунок облицованной поверхности без подрезки и подгонки плитки в зоне люка
  • применять декоративные вставки и комбинации различных материалов

Дверца люка может быть отделана кафельной плиткой, природным и искусственным камнем, панелями различных типов, зеркалами и т.п.

Конструктивные особенности

  • Уникальный магнитно-нажимной замок COMBI TOUCH
  • Специальный объемный алюминиевый профиль
  • Влаго, пыле и шумоизоляционный резиновый уплотнитель
  • Литая пространственная двухзвенная петля на подшипниках скольжения
  • Запатентованная система регулировки дверцы
  • Дверца люка из гипсоволоконного листа (ГВЛВ)
Рама люка - Профиль из алюминиевого сплава с высокой коррозионной стойкостью
Каркас дверцы - Профиль из алюминиевого сплава с высокой коррозионной стойкостью
Полотно дверцы - Гипсоволокнистый лист влагостойкий - (ГВЛВ)
Уплотнитель - Силиконовый
Замок - Магнитно-нажимной Combitouc
Пожарная безопасность - На 99% процентов состоит из негорючих материалов
Производитель Компания «ППК Практика» Россия, г. Санкт-Петербург
Срок службы - более 10 лет
Гарантия - 5 лет
Комплектность:
1) Технический паспорт и инструкция по установке
2) Г-образные шестигранные ключи на 2,5 и 5 мм
3) Вакуумная присоска.

Модель
люка

Размер люка
ш×в×г, мм

Размер дверцы
ш×в, мм

Размер проёма
ш×в, мм

Нагрузка на
дверцу, кг

Общий вес
люка, кг

Люк Евроформат АТР  20-30

200×300×45

150×250

137×237

6

2,9

Люк Евроформат АТР  20-40

200×400×45

150×350

137×337

9

3,4

Люк Евроформат АТР  20-50

200×500×45

150×450

137×437

12

3,8

Люк Евроформат АТР  20-60

200×600×45

150×550

137×537

15

4,2

Люк Евроформат АТР  30-30

300×300×45

250×250

237×237

5

3,5

Люк Евроформат АТР  30-40

300×400×45

250×350

237×337

8

4,1

Люк Евроформат АТР  30-50

300×500×45

250×450

237×437

11

4,8

Люк Евроформат АТР  30-60

300×600×45

250×550

237×537

14

5,5

Люк Евроформат АТР  30-70

300×700×45

250×650

237×637

18

6,2

Люк Евроформат АТР  30-80

300×800×45

250×750

237×737

21

6,9

Люк Евроформат АТР  30-90

300×900×45

250×850

237×837

23

7,6

Люк Евроформат АТР  40-30

400×300×45

350×250

337×237

3

4,1

Люк Евроформат АТР  40-40

400×400×45

350×350

337×337

7

4,9

Люк Евроформат АТР 40-50

400×500×45

350×450

337×437

10

5,7

Люк Евроформат АТР  40-60

400×600×45

350×550

337×537

13

6,5

Люк Евроформат АТР  40-70

400×700×45

350×650

337×637

16

7,3

Люк Евроформат АТР  40-80

400×800×45

350×750

337×737

19

8,1

Люк Евроформат АТР  40-90

400×900×45

350×850

337×837

22

8,9

Люк Евроформат АТР  40-100

400×1000×45

350×950

337×937

22

9,8

Нажимные ЛЮКИ-НЕВИДИМКИ® «ЕвроФОРМАТ-Р»

серия «ЕТР»

– люки большого размера

- из алюминиевого профиля с вакуумной присоской

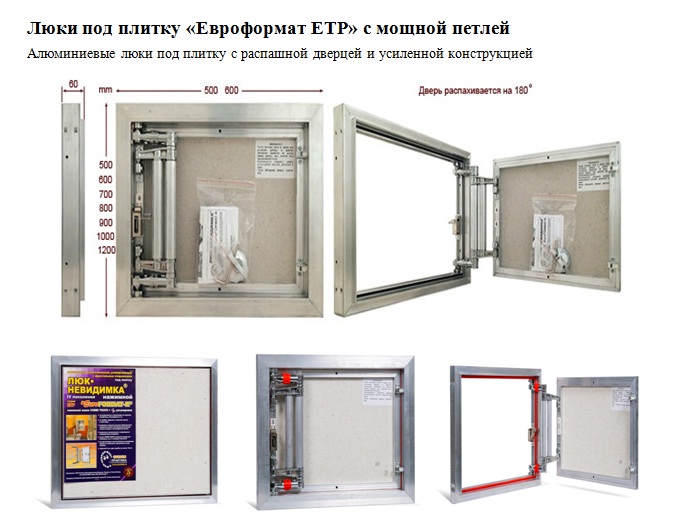

люк под плитку ЕТР

     Люки «ЕвроФОРМАТ-Р» серия «ЕТР» были запущены в производство в конце 2012 года.
      По сравнению с моделью «ЕвроФОРМАТ» серии «ЕТ», люки «ЕТР» снабжены магнитно-нажимным замком CombiTOUCH и более совершенной системой регулировки положения дверцы.
      Люк серии «ЕТР» можно открывать как с помощью присоски, так и нажатием на дверцу.
Система регулировки позволяет регулировать положение дверцы по вертикали, горизонтали и углу наклона дверцы в плоскости люка.
      В люках «ЕвроФОРМАТ-Р» серии «ЕТР» как и в люках серии «ЕТ» используется пространственная петля с принципом фронтального открывания дверцы. Максимальный угол последующего открытия дверцы — 270 градусов.
      Как и у всех моделей ЛЮКОВ-НЕВИДИМОК® Компании «Практика», дверца может быть облицована различными материалами (кафельной плиткой, природным и искусственным камнем, панелями различных типов, зеркалами и т.п.).

Конструктивные особенности

  • Специальный объемный алюминиевый профиль
  • Влаго-, пыле- и шумоизоляционный резиновый уплотнитель
  • Литая пространственная двухзвенная петля на подшипниках скольжения
  • Система регулировки дверцы по вертикали, горизонтали и углу наклона дверцы
  • Магнитно-нажимной замок CombiTOUCH
Рама люка - Профиль из алюминиевого сплава с высокой коррозионной стойкостью
Каркас дверцы - Профиль из алюминиевого сплава с высокой коррозионной стойкостью
Полотно дверцы - Гипсоволокнистый лист влагостойкий - (ГВЛВ)
Уплотнитель - Силиконовый
Замок - Магнитно-нажимной Combitouc
Пожарная безопасность - На 99% процентов состоит из негорючих материалов
Производитель Компания «ППК Практика» Россия, г. Санкт-Петербург
Срок службы - более 10 лет
Гарантия - 5 лет
Комплектность:
1) Технический паспорт и инструкция по установке
2) Г-образные шестигранные ключи на 2,5 и 5 мм
3) Вакуумная присоска

Модель
люка

Размер люка
ш×в×г, мм

Размер дверцы
ш×в, мм

Размер проёма
ш×в, мм

Нагрузка на
дверцу, кг

Общий вес
люка, кг

Люк Евроформат ЕТР  50-40

500×400×55

440×340

425×327

13

6,3

Люк Евроформат ЕТР  50-50

500×500×55

440×440

425×427

15

7,1

Люк Евроформат ЕТР  50-60

500×600×55

440×540

425×527

18

7,8

Люк Евроформат ЕТР  50-70

500×700×55

440×640

425×627

21

8,6

Люк Евроформат ЕТР  50-80

500×800×55

440×740

425×727

23

9,3

Люк Евроформат ЕТР  50-90

500×900×55

440×840

425×827

28

10,1

Люк Евроформат ЕТР  50-100

500×1000×55

440×940

425×927

33

10,8

Люк Евроформат ЕТР  50-120

500×1200×55

440×1140

425×1127

38

12,3

Люк Евроформат ЕТР  60-40

600×400×55

540×340

525×327

11

6,9

Люк Евроформат ЕТР  60-50

600×500×55

540×440

525×427

13

7,7

Люк Евроформат ЕТР  60-60

600×600×55

540×540

525×527

16

8,5

Люк Евроформат ЕТР  60-70

600×700×55

540×640

525×627

18

9,3

Люк Евроформат ЕТР  60-80

600×800×55

540×740

525×727

21

10,1

Люк Евроформат ЕТР  60-90

600×900×55

540×840

525×827

23

10,9

Люк Евроформат ЕТР  60-100

600×1000×55

540×940

525×927

28

11,7

Люк Евроформат ЕТР  60-120

600×1200×55

540×1140

525×1127

38

13,3



Нажимные ЛЮКИ-НЕВИДИМКИ® "Формат-Н"

серия «КН»

– люки бюджетной серии

- из стального профиля с вакуумной присоской

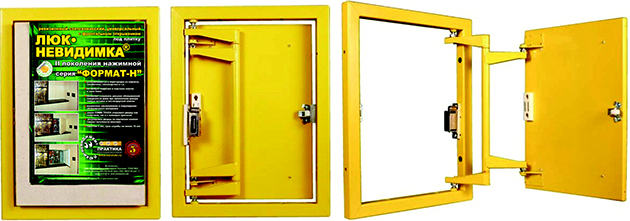

Люк под плитку  ФОРМАТ-Н КН — ЛЮК-НЕВИДИМКА®
Изготовлен из стальной профильной трубы.
Усиленная конструкция
Срок: более 10 лет
Пожаробезопасность: на 99% процентов состоит из негорючих материалов
Компания изготовитель: «ППК Практика»
Страна: Россия
Комплектность:
- Технический паспорт изделия
- Инструкция по установке люка
- Г-образный шестигранный ключ на 2,5 мм
- Г-образный шестигранный ключ на 5 мм
- Вакуумная присоска

Преимущества
1) открывается нажатием или присоской,
2) не требует подрезки и подгонки плитки,
3) регулировка положения дверцы по вертикали,
4) стальная сварная конструкция: Рамы люка, Каркас дверцы - стальная профильная труба, окрашенная полимерной порошковой краской,,
5) не боится влажности - Петля: стальная, окрашенная полимерной порошковой краской, Полотно дверцы: ГВЛВ,
6) гарантия 5 лет.
Принцип открывания люка: — распашной, дверца распахивается на 270° с использованием двухзвенной пространственной петли.
Способ открытия дверцы: —
1) нажимной, открывается нажатием,
2) с помощью вакуумной присоски.
Система регулировки положения дверцы - по вертикали. Магнитно-нажимной замок CombiTOUCH:
1) обладает достаточной силой для выталкивания даже тяжелой дверцы,
2) мощный магнит для удержания дверцы в закрытом состоянии.
Устанавливается в любых помещениях
Монтируются в любые типы стен
1) наружные и внутренние,
2) несущие и не несущие,
3) кирпичные, керамические, каменные, легкобетонные,
4) мелкоблочные, панельные, каркасные, монолитные, композитные
Процесс монтажа люка не вызывает трудностей, при соблюдении инструкции по его установке.

Модель
люка

Размер люка
ш×в×г, мм

Размер дверцы
ш×в, мм

Размер проёма
ш×в, мм

Нагрузка на
дверцу, кг

Общий вес
люка, кг

Люк Формат К 20-20

200×200×43

150×150

150×150

6

3

Люк Формат КН 20-30

200×300×43

150×250

150×250

6

3

Люк Формат КН 30-30

300×300×43

250×250

250×250

5

4,1

Люк Формат КН 30-40

300×400×43

250×350

250×350

8

5,2

Люк Формат КН 30-50

300×500×43

250×450

250×450

11

6,5

Люк Формат КН 30-60

300×600×43

250×550

250×550

14

7,7

Люк Формат КН 40-30

400×300×43

350×250

350×250

5

5,1

Люк Формат КН 40-40

400×400×43

350×350

350×350

7

6,5

Люк Формат КН 40-50

400×500×43

350×450

350×450

10

8

Люк Формат КН 40-60

400×600×43

350×550

350×550

13

9,3

Люк Формат КН 50-50

500×500×62

450×450

450×450

16

10,5

Люк Формат КН 50-60

500×600×62

450×550

450×550

17

12,2

Люк Формат КН 50-80

500×800×62

450×750

450×750

19

15

Люк Формат КН 60-60

600×600×62

550×550

550×550

15

14,1

Люк Формат КН 60-90

600×900×62

550×850

550×850

23

18,6

Люк Формат КН 60-100

600×1000×62

550×950

550×950

25

20,6

Люк Формат КН 60-120

600×1200×62

550×1150

550×1150

30

23,6

Нажимные ЛЮКИ-НЕВИДИМКИ® "ЕвроФОРМАТ-Р"

серия "ЕСКР"

- со сдвижной дверцей и трех звенной петлей (под ванну)

- из алюминиевого профиля с вакуумной присоской сдвижные



     Настоящий ЛЮК-НЕВИДИМКА® — после облицовки плиткой становится невидимым. Нажимной, дверца люка открывается от нажатия рукой, или с помощью присоски. Размеры люка, ширина от 400 до 500 мм, высота от 400 до 500 мм.

     Конструкторские разработки, используемые в данных люках, защищены семью патентами Российской Федерации. Аттестован Ростестом, как продукция «Высшей категории качества». Лауреат конкурса «100 лучших товаров России».Гарантия производителя 5 лет. Срок службы 10 лет.

Модель
люка

Размер люка
ш×в×г, мм

Размер дверцы
ш×в, мм

Размер проёма
ш×в, мм

Нагрузка на
дверцу, кг

Общий вес
люка, кг

Люк Евроформат ЕСКР 40-40

400×400×45

350×350

265×327

7

5,1

Люк Евроформат ЕСКР 40-50

400×500×45

350×450

265×427

7

5,9

Люк Евроформат ЕСКР 50-40

500×400×45

450×350

365×327

5

5,9

Люк Евроформат ЕСКР 50-50

500×500×45

450×450

365×427

5

7

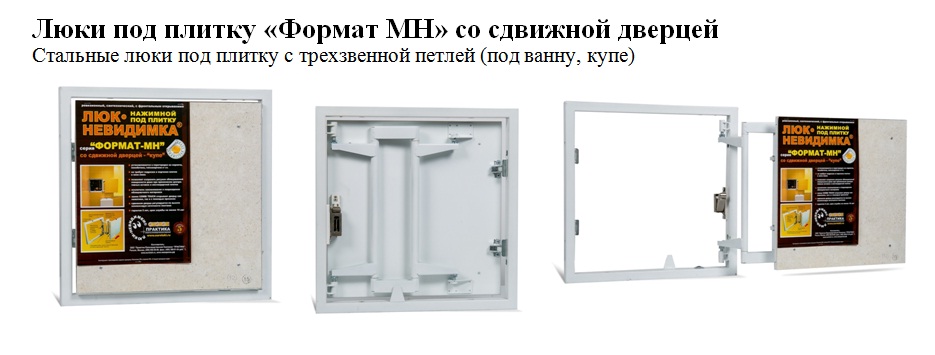

Нажимные ЛЮКИ-НЕВИДИМКИ® "Формат-Н"

серия "МН"

 - со сдвижной дверцей и трех звенной петлей (под ванну)

 - из стального профиля с вакуумной присоской, сдвижные



   Изготовлен из стальной профильной трубы. Разработаны с учетом высоты, на которую поднимается сама ванна, будь она чугунная, стальная или акриловая. И с учетом специфики открывания такого люка, чтоб дверца люка не задевала ни за «мойдодыр» ни за ножку «тюльпана», ни за стиральную машину. Дверца люка Формат серии МН трехзвенная и открывается сначала на себя (10 см.), затем в сторону, подобно, механизму шкафа – купе.

Усиленная конструкция
Срок: более 10 лет
Пожаробезопасность: на 99% процентов состоит из негорючих материалов
— ЛЮК-НЕВИДИМКА®, бюджетная модель
сдвижная дверца, трехзвенная петля
— открывается нажатием или присоской
— не требует подрезки и подгонки плитки
— регулировка положения дверцы по вертикали
— стальная сварная конструкция
— не боится влажности
— гарантия 5 лет
- Маитно-нажимной замок CombiTOUCH
Компания изготовитель: «ППК Практика»
Страна: Россия
Комплектность:
- Технический паспорт изделия
- Инструкция по установке люка
- Г-образный шестигранный ключ на 2,5 мм
- Г-образный шестигранный ключ на 5 мм
- Вакуумная присоска

Модель
люка

Размер люка
ш×в×г, мм

Размер дверцы
ш×в, мм

Размер проёма
ш×в, мм

Нагрузка на
дверцу, кг

Общий вес
люка, кг

Люк Формат МН 40-40

400×400×43

350×350

265×327

7

6,2

Люк Формат МН 40-50

400×500×43

350×450

265×427

7

8

Люк Формат МН 50-40

500×400×43

450×350

365×327

5

7

Люк Формат МН 50-50

500×500×43

450×450

365×427

5

8,7



Контур - ревизионный люк под плитку со съемной дверцей

ЛЮК-НЕВИДИМКА®. Нажимной. Дверца — съёмная. Аттестован Ростестом. Лауреат конкурса «100 лучших товаров России». Гарантия производителя 1 год.

Размеры люка: Ширина: 180 — 580 мм, Высота: 180 — 580 мм, Толщина: 43 мм

Размеры дверцы: Ширина: 171 — 571 мм, Высота: 171 — 571 мм, Толщина: 23,5 мм

Размеры проёма: Ширина: 144 — 544 мм, Высота: 144 — 544 мм



  • Рама люка: Профиль из алюминиевого сплава с высокой коррозионной стойкостью
  • Замок: Нажимной Mini Latch
  • Каркас дверцы: Профиль из алюминиевого сплава с высокой коррозионной стойкостью
  • Уплотнитель: Резиновый
  • Полотно дверцы: Гипсоволокнистый лист влагостойкий (ГВЛВ)
  • Пожарная безопасность: На 99% процентов состоит из негорючих материалов
  • Производитель: Компания «ППК Практика», Россия, Москва
  • Гарантия 1 год
  • Комплектность: Технический паспорт и инструкция по установке







Паспорта с инструкциями на люки можно скачать:



Полезная информация

Перейти по ссылке или в раздел вопросы и ответы:

Как подобрать люк под плитку

Правила монтажа и эксплуатации Люков - НЕВИДИМОК™ под плитку

     При монтаже люка строго следуйте инструкции, которая находится на обороте этикетки - это гарантирует быструю и качественную установку и желаемый результат! Ключи для регулировки дверцы люка и присоска - в комплекте.

Консультации по выбору, установке и эксплуатации люков Практика

Инструкция по герметизации шва Люка-Невидимки

Решения из жизни для скрытого доступа




Люки под плитку в стену / Люк-Невидимка под плитку ПРАКТИКА
