Вибрирование бетона
Зачем использовать бетонный вибратор?
В статье 16 «Работа с бетоном» европейского положения в п. 16.2. «Уплотнение бетона» говорится, что «Уплотнение бетона на стройплощадке происходит с учетом консистенции смеси и таким образом, чтобы убрать все пустоты и получить плотную массу без разделения на фракции. Процесс уплотнения должен продолжаться, пока бетон имеет текучесть». Такое уплотнение может быть получено при помощи вибраторов.
Какие есть типы бетонного вибрирования?

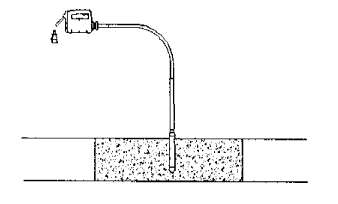

1. ГЛУБИННОЕ ВИБРИРОВАНИЕ
Вибратор удлиненной формы помещается в бетонную массу и входит с ней в контакт.
2. НАРУЖНОЕ ВИБРИРОВАНИЕ
Опалубка или форма, в которую налит бетон, подвергается воздействию вибратора, который находится снаружи бетона.

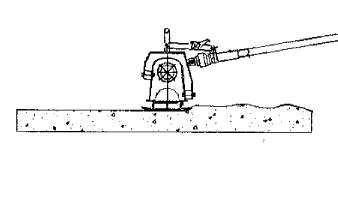

3. ПОВЕРХНОСТНОЕ ВИБРИРОВАНИЕ
Рейка с вибрационной системой помещается на поверхность, которую надо отвибрировать. Это используется для стяжек и дорожек.
Разравнивание. Оборудование Enar.

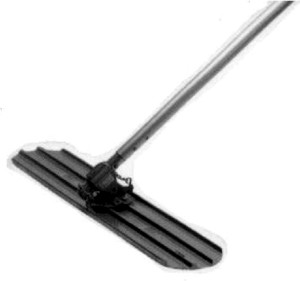

1. Гладилки на длинной ручке
|
Гладилки используются для разравнивания после того, как стяжка сделана. Они состоят из ручки с прикрепленным к ней большим плоским куском металла. Плоская часть - от 30 до 50 см в ширину и от 1 до 1,2 м в длину. Ручка прикрепляется с помощью специальной головки, которая позволяет иметь угол между двумя меняющимися во время разравнивания частями. Разравнивание гладилкой производится до того, как лишняя вода выйдет на поверхность, поэтому оно должно делаться аккуратно, чтобы не закупорить поверхность. Если поверхность закупорилась, избыточная вода скопится под поверхностью, а не на ней, что создаст слабый слой. Если это случилось, поверхность может вспучить во время финишной отделки, или она может отшелушиться после затвердевания бетона.
Гладилки с длинной ручкой применяются часто, т.к. имеют длинную ручку, что делает их применение легким на широких стяжках. С магниевыми гладилками работать немного легче, и они рекомендуются для применения на легких и воздухо-вовлеченных бетонах.
Длинная ручка гладилки может быть опасна особенно вокруг электрических проводов, катков и другого оборудования. |
|

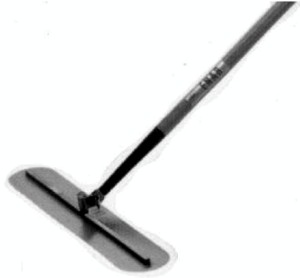

2. Затирка
|
Затирщик - это большая гладилка на длинной ручке. Лопасти обычно 15 см в ширину и от 60 до 75 см в длину. Помните, что это затирщик, он не должен использоваться, пока поверхность не разравнена и излишняя вода не испарилась, т.к. он может закупорить поверхность слишком быстро, что вызовет пыление или шелушение.
Они полезны для устройства полимерного пола, затирки стяжек, например, дорожек, где не требуется сильная затирка поверхности, но где важна скорость затирки. В отличие от гладилки ручка может быть с обеих сторон. |
 |

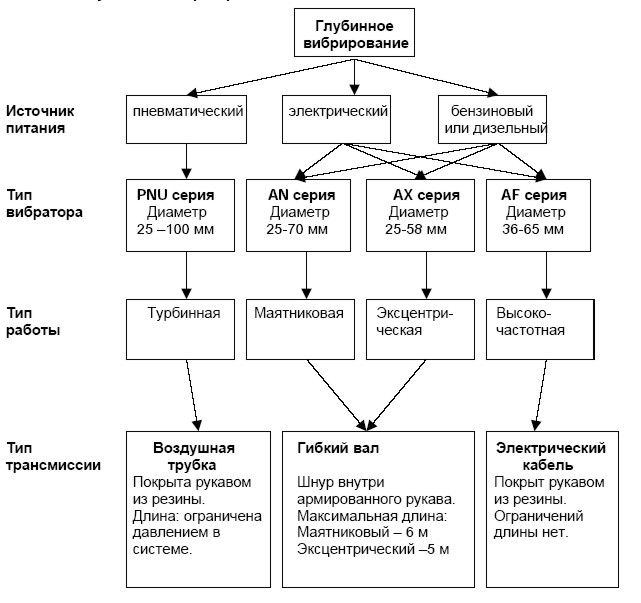

Какие типы глубинных вибраторов существуют?
На что необходимо обратить внимания при глубинном вибрировании бетона?
1. Выбирая тип вибратора, принимайте во внимание размер опалубки, расстояние между каркасом и консистенцию бетона. Обратитесь к разделу по выбору вибратора. Всегда рекомендуется иметь вибратор в резерве.
2. Перед началом работы удостоверьтесь, что вибратор в рабочем состоянии.
Предпримите меры безопасности.
3. При заливке бетона удостоверьтесь, что он не падает с большой высоты. Он должен заливаться в форму более или менее ровную. Толщина каждого слоя не должна превышать 50 см. Рекомендуемая толщина 30-50 см.
4. Вставьте вибратор вертикально в бетон, не перемещая его горизонтально. Не используйте покер для горизонтального перемещения бетона. Покер должен быть вставлен вертикально на расстоянии 1,5 радиусов своего действия друг от друга (см.раздел «радиус действия»). Следите за бетоном во время вибрирования для контроля радиуса действия вибратора. Области вибрирования должны перекрывать друг друга, чтобы не оставалось неохваченных мест. Покер должен проникать примерно на 10 см в предшествующий слой для достижения хорошей адгезии между разными слоями. Между последующими слоями не должно проходить много времени, чтобы не образовывался «холодный» шов. Не погружайте покер с усилием в бетон, т.к. он может наткнуться на арматуру.
5. Период времени, необходимый для вибрирования каждой точки, зависит от типа бетона, размера вибратора и других факторов. Время вибрирования может составлять от 5 до 15 сек. Самым коротким оно будет для жидкой консистенции, где длительное вибрирование может привести к расслоению смеси. Бетон считается хорошо отвибрированным, когда поверхность вокруг покера станет блестящей и уплотненной, и когда на поверхность перестают подниматься пузырьки воздуха. Также меняется звук, производимый вибратором. Многие структурные дефекты бетона, возникающие впоследствии, могут быть связаны с ускоренным вибрированием или с нарушением методики вибрирования.
6. Покер нельзя вставлять рядом с опалубкой. Минимальное расстояние от стены - 7 см.
7. Покер следует медленно вынимать из бетона, двигая его вверх и вниз таким образом, чтобы дать бетону время заполнить пустое пространство из-под покера.
8. При вибрировании стяжек держите покер под углом, чтобы максимизировать поверхность, контактирующую с массой.
9. Не держите вибратор включенным длительное время вне бетона. Если он не используется, выключайте его.
10. Следуйте руководству по эксплуатации вибратора. Для получения хорошей структуры бетона важно использовать правильные компоненты и вибрировать массу на всю глубину.

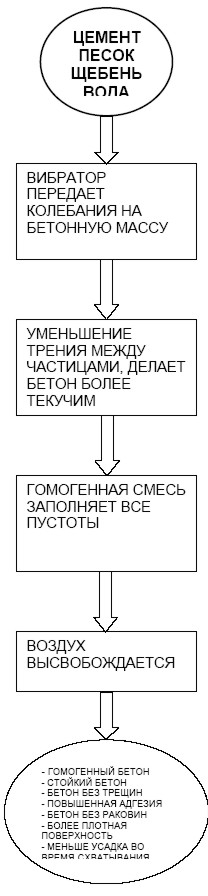

Что делает вибратор для достижения необходимого уплотнения бетона?
|
Бетон это смесь воды, заполнителей (крупный и мелкий) и цемента. Вибратор передает на эту массу высокочастотную вибрацию таким образом, что внутреннее трение между компонентами сокращается и используется эффект гравитации, что приводит к получению текучей структуры вместо жидкой. В результате полученная масса проникает в места с затрудненным доступом.
Во время этого процесса газы, заключенные в бетон, поднимаются к поверхности в виде пузырей. Бетон обычно содержит около 1% газов в своем объеме. Эти газы являются продуктом химической реакции между компонентами бетона, а также попадают в бетон во время его укладки.
Бетон превращается из гетерогенной массы в компактную и блестящую. С помощью вибрирования возможно избежать сваливания крупного заполнителя в кучу и образования пустот и можно быть уверенным, что раствор заполнит все пустоты между песком и более крупным заполнителем. Избыточный воздух и вода ослабляют прочность бетона. С помощью вибрирования получается гомогенная масса, содержащая правильную пропорцию воды, воздуха и цемента, что оптимизирует прочность бетона. После вибрирования бетона поперечный разрез будет представлять равномерное распределение гравия и песка во всей массе бетона, что придаст бетону надлежащую прочность.
Вибрирование необходимо проводить аккуратно, т.к. избыточная вибрация может вызвать оседание гравия на дне, а более тонких фракций – ближе к поверхности. Это расслоение происходит главным образом в бетонах с текучей консистенцией. Это расслоение может вызвать неравномерную усадку, что приводит к возникновению напряжения в бетоне и заканчивается его растрескиванием.
Применение вибрирования также улучшает адгезию между старым и свежим бетоном. Для того, чтобы быть уверенным в оптимальном перемешивании бетона, необходимо использовать компоненты надлежащего качества и производить вибрирование массы бетона по всей структуре. |
 |
Что нужно учесть привыборе бетонного вибратора?
Выбирая наиболее подходящий для конкретной работы вибратор, необходимо иметь в виду следующее:
Тип структуры:
• Расстояние между формами
• Высота структуры
• Размер площадки
• Количество бетона
Использование вибратора:
• Маленькие задачи
• Крупномасштабные задачи, продолжительное использование
Тип бетона:
• Консистенция бетона
Тип источника энергии:
• Электрический
• Дизельный
• Бензиновый
• Сжатый воздух

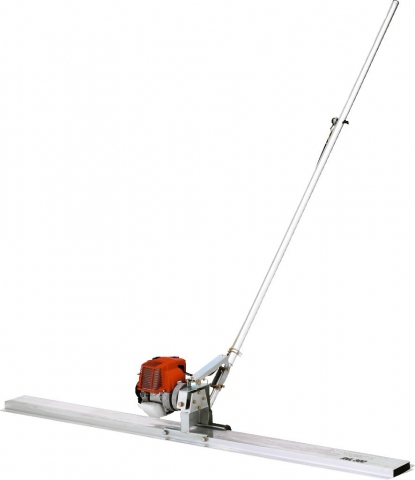

Рекомендации по использованию двойных реек Q. Оборудование ENAR
Эти рейки используются для вибрирования и финишной отделки поверхности бетона. Для движения виброрейки необходимы направляющие. Перед началом работы направляющие должны быть установлены по уровню. После укладки бетона рейка устанавливается на направляющие, и можно приступать к работе, (может потребоваться до 3-х операторов). В зависимости от ее веса и вибрации, которую она производит, машина идеально подходит для быстрого и легкого вибрирования стяжки толщиной более 15 см.
Для стяжек глубже 30 см бетон должен быть предварительно внутренне отвибрирован с помощью вибрационной булавы. Это даст гарантию хорошего конечного результата. Для достижения хорошей финишной отделки бетона рекомендуется следовать данной инструкции:
1. До укладки бетона на основание оно должно быть выровнено. Важно использовать реперные точки вне бетонной массы для получения хорошего выравнивания. Отпечатки ног и оборудования не должны быть видны после прохода виброрейки. Вибрация достигает глубины до 30 см в зависимости от типа бетона.
2. После укладки бетона рейка ставится на бетон так, чтобы профиль с вибрационным устройством первым проходил по бетонной поверхности. Это делается путем тяги за ручку виброрейки при работе двигателя на полную мощность. Рейка скользит по направляющим. Если машина была правильно установлена, то рейка должна двигаться легко и плавно. Если остаются следы, виброрейка должны быть протянута еще раз более медленно. Скорость операции зависит от толщины и текучести бетона.
3. Если вибрирование было сделано должным образом, на поверхности не должно быть каких-либо следов.
4. После вибрирования на поверхности бетона появится смесь (3-4 мм) из воды, цемента и песка – «цементное молочко».
5. Вода должна быстро испариться, и поверхность останется матовой. Когда бетон «встанет», «цементное молочко» действует как промокашка, предотвращающая эффект выпаривания (появления на поверхности воды в процессе «вставания» бетона).
6. Через несколько часов бетон будет готов к затирке, которая производится «вертолетами». Эти машины придают бетону большую износостойкость, но необходимы только на некоторых видах полов.
Профессиональное оборудование для отделки бетонных полов
Оборудование позволяет получить идеально гладкую поверхность.
Общие сведения:
К качеству поверхности бетона в настоящее время предъявляются повышенные требования. Спектр оборудования, необходимого современному строителю, широк. Это и оборудование, непосредственно применяемое для качественной укладки бетона: направляющие, глубинные вибраторы, виброрейки, вакуумные установки, и оборудование для финишной обработки поверхности: дисково-лопастные затирочные машины (вертолеты), шлифовально-мозаичные машины, и вспомогательное оборудование: нарезчики швов, полировальные машины и т.д.
Основным оборудованием, которое применяют в своей практике строители, по праву считаются лопастные затирочные машинки. Потому что от качества оборудования и навыков работы с ним зависит внешний вид и свойства поверхности, а ее дефекты проявляются незамедлительно. Бетонная поверхность, обработанная такой машиной, не только имеет прекрасные декоративные свойства (гладкость, ровность), но и значительно уплотнена, что исключает образование на поверхности цементного молочка.
Заглаживающие машины отвечают всем требованиям, которые предъявляет современный строитель к данному виду оборудования - это высокая надежность и повышенная износостойкость всех узлов и агрегатов, долговечность, простота в обслуживании и эксплуатации.
Спектр оборудования весьма широк - от универсальных однороторных машин с рабочим диаметром лопастей 60 см до высокопроизводительных двухроторных машин, предназначенных для совершенной отделки бетонных полов на больших площадях.
Заглаживающие машины с рабочим диаметром лопастей 60 и 75 см имеют уникальный запатентованный свободно вращающийся круг, благодаря которому Вы можете производить затирку бетонного пола у стен и вокруг колонн без опасения испортить машину. Заглаживающие машины с рабочим диаметром лопастей 90 и 120 см предназначены для затирки бетонного пола на средних площадях (до 500 м²). Для больших производственных площадей (свыше 500 м²) мы рекомендуем применять двухроторные машины.
Особенности затирочных машин
* Балансировка.
Правильно отцентрированные двигатель и редуктор, что позволяет равномерно распределять вес машины на все 4 лопасти.
* Прочная трехтрубная ручка управления.
Специализирована для обеспечения лучшей рычажной передачи и удобства управления. Три прочные стальные трубы, спаянные сбоку, предназначены для обеспечения полной устойчивости и прочности по всей длине ручки.
* Точная регулировка хода лопасти.
Винтовой стопор обеспечивает точную регулировку лопасти.
* Выключатель центральной безопасности.
В случае, если оператор теряет контроль над управлением машиной, центробежная сила автоматически приводит выключатель в положение выключено и отключает двигатель. Данная команда может быть также использована и для обычной регулировки положения включения и выключения.
* Легкая и быстрая замена лопастей.
Благодаря удобному расположению болтов крепления лопастей их замена занимает мало времени
* Дополнительные комплектующие детали.
Подъемный крюк - предназначен для транспортировки машины грузоподъемными механизмами. Переносная ручка на моделях 90 и 120 см позволяет переносить машину вдвоем. Складная ручка на моделях 60 и 75 см позволяет легко переносить и хранить машину.
Компания Теплодом предоставляет годовую гарантию на весь модельный ряд наших машин и производит гарантийное и постгарантийное обслуживание
