Монтаж люков ЕвроФОРМАТ

Правила монтажа и эксплуатации

Люков - НЕВИДИМОК™ под плитку

Модели люков:
«ЕвроФОРМАТ-Р» серия «АТР»,
«ЕвроФОРМАТ-Р» серия «EТР»,
«ЕвроФОРМАТ-Р» серия «ЕСКР»,
«ФОРМАТ-Н» серия «КН»,
«ФОРМАТ-Н» серия «МН».

Устанавливаются в вертикальные кирпичные и бетонные стены, ГВЛВ-перегородки.

Не допускаеться монтаж сантехнического люка в пол, потолок, в наклонные перегородки.

Установка в перегородку из кладочных материалов.

Устанавливать люк следует так, чтобы плоскость дверцы совпадала с плоскостью перегородки, при этом петля люка должна располагаться вертикально(Рис.1).

Рис.1

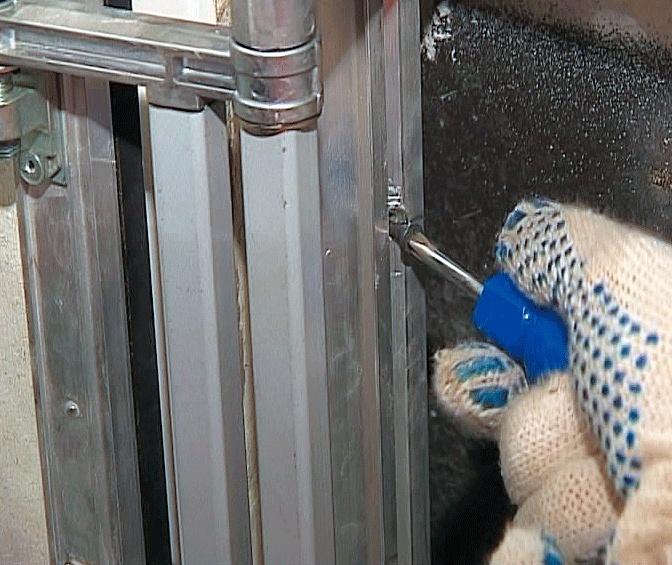

Закрепите раму люка в проем с помощью саморезов и дюбелей(Рис.2).

Рис.2

Дополнительно закрепите раму, заполнив щель между перегородкой и рамой, монтажной пеной(Рис.3).

Рис.3

Установка в перегородку каркасно-листовой конструкции.

Смонтировать каркас перегородки с учетом расположения сантехнической арматуры(Рис.4).

Рис.4

Люк обычно располагают по центру относительно боковых стен. Это обеспечивает симмметрию при наклеивании плитки(Рис.5).

Рис.5

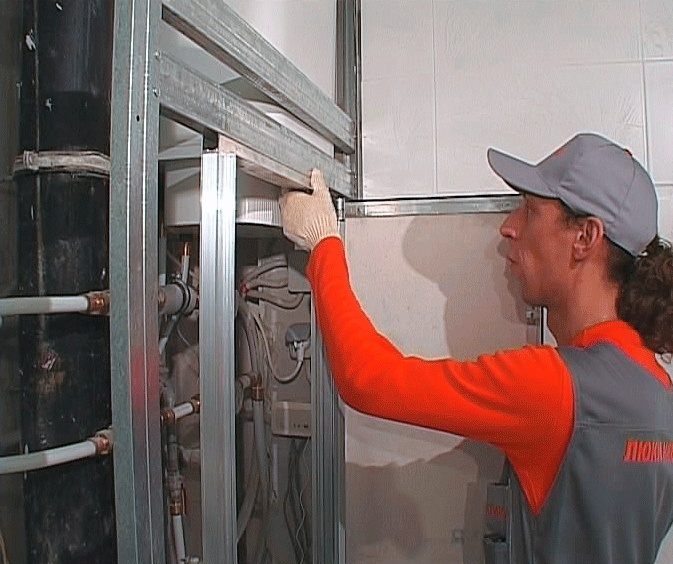

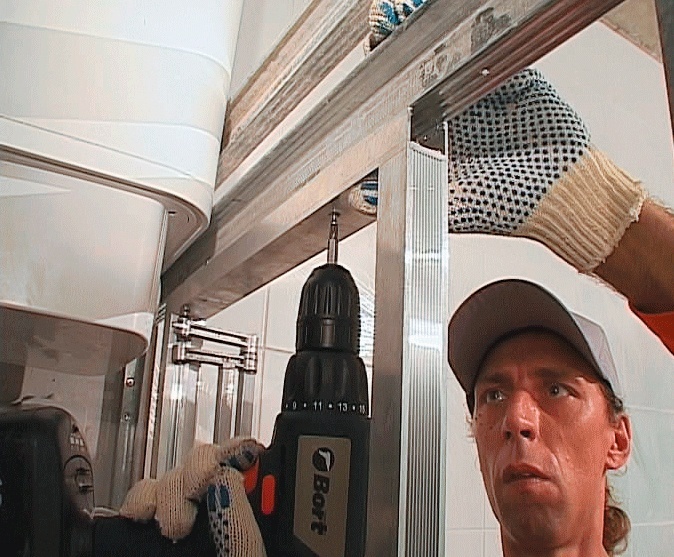

Закрепите раму люка в каркас перегородки(Рис.6).

Рис.6

Обшить каркас перегородки листовым материалом(Рис.7).

Рис.7

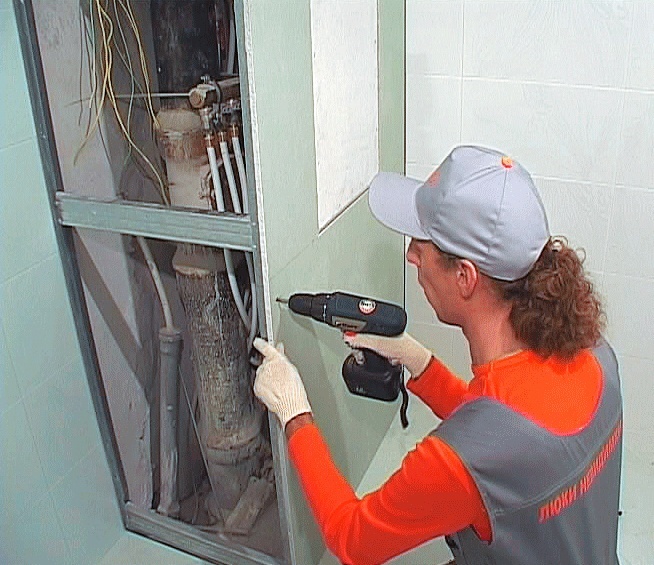

Дополнительно прикрепите саморезами листы обшивки перегородки к раме люка(Рис.8).

Рис.8

Чтобы избежать случайного срабатывания нажимного замка при облицовке, перед укладкой плитки заблокируйте магнитно-нажимные замки COMBI TOUCH технологической скобой.

Наклеенная на дверцу плитка должна выступать за габариты дверцы от 5 до 50мм со стороны петли и от 5 до 75 мм с остальных сторон и не должна примыкать к полу, потолку или боковым стенам. Не менее 50% поверхности крайних плиток должно быть наклеено на дверцу.

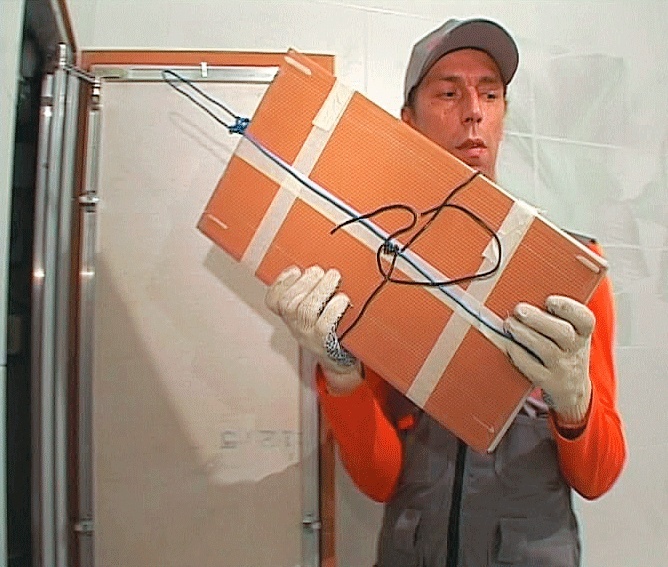

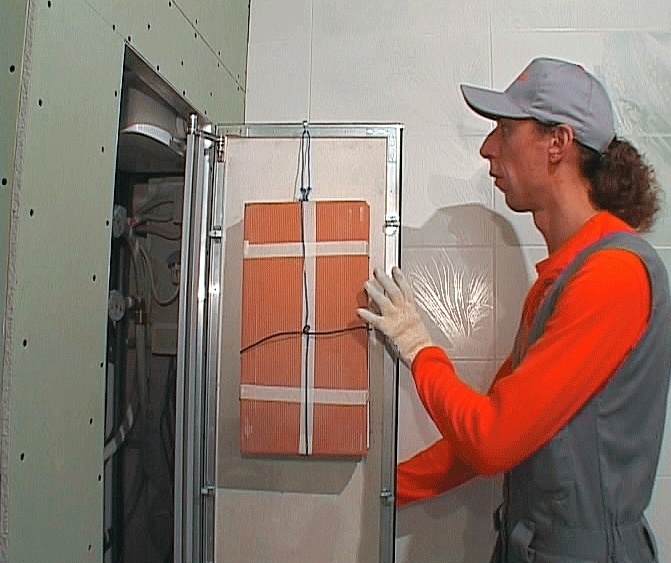

Чтобы свести к минимуму регулировки дверцы после облицовки, закрепите, на ввинченном в рамку дверцы с внутренней стороны саморезе, груз равный весу наклеиваемой плитки(Рис.9). Этот груз необходимо снять после облицовки при первом открывании дверцы.

Рис.9

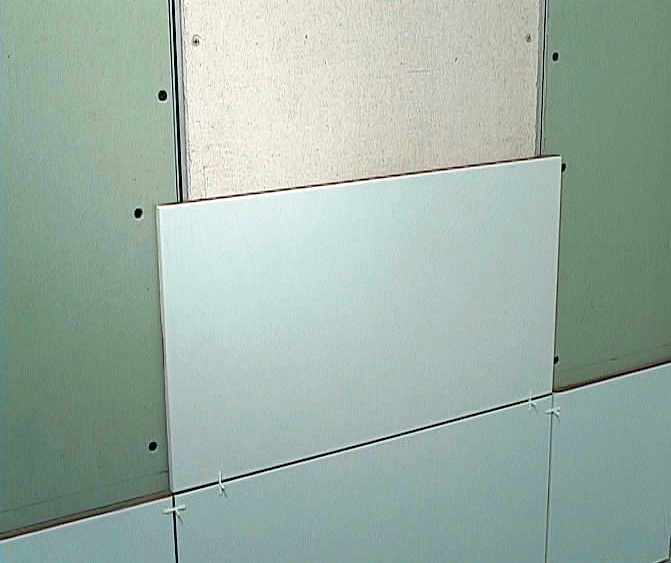

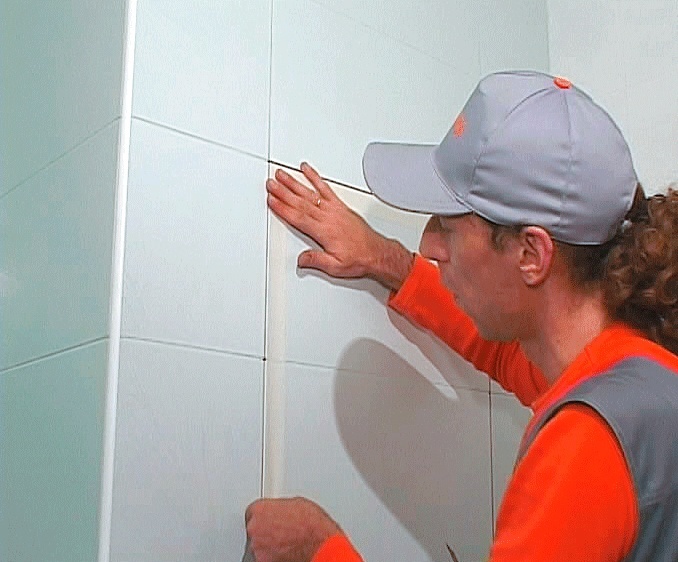

Облицевать кафельной плиткой поверхность перегородки и дверцы(Рис.10).

Рис.10

Затиреть межплиточные швы кроме шва по периметру дверцы(Рис.11).

Рис.11

Через сутки вскройте люк, используя присоску или широкий шпатель и снимите установленный ранее груз(Рис.12).

Рис.12

Удалите из замка технологическую скобу, если будете открывать дверцу нажатием, или оставьте технологическую скобу для открывания дверцы ручкой, или присоской.

При необходимости, отрегулировать зазор по периметру дверцы.

В конце всех работ, заполняем шов по периметру дверцы силиконовым герметиком.



Регулировка положения дверцы

Регулировка для моделей:
«ЕвроФОРМАТ-Р» серия «АТР»,
«ЕвроФОРМАТ-Р» серия «EТР»,
«ЕвроФОРМАТ-Р» серия «ЕСКР».

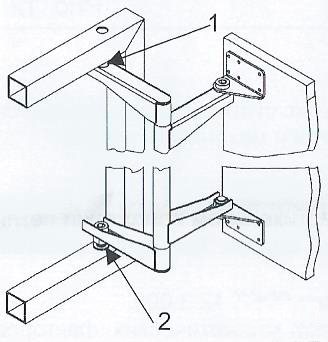

Для перемещения дверцы вверх, с помощью малого регулировочного ключа ослабьте фиксирующие винты 1 и 2(Рис.1) в верхнем и нижнем крепежно-регулировочных узлах.

Рис.1

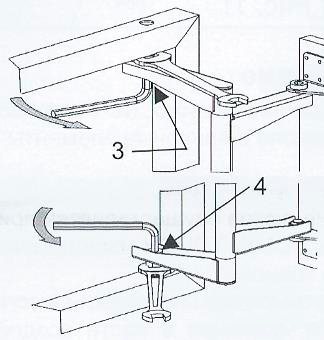

Затем, с помощью большого регулировочного ключа, верхний крепежный болт 3 закрутите(Рис.2), а нижний болт 4 выкрутите не более, чем на пол-оборота каждый.

Рис.2

Поворот болта на пол-оборота перемещает дверцу по вертикали примерно на 0.7мм.

Регулировка с помощью только одного болта, или вращение болтов в разных направлениях, может привести к поломке люка.

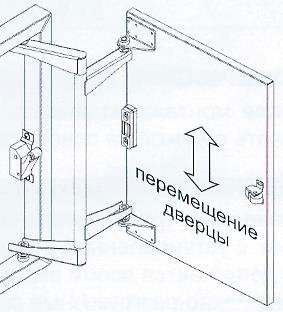

После регулировки затяните фиксирующие винты 1 и 2, закройте дверцу и проверьте ее положение(Рис.3).

Рис.3

При необходимости регулировку повторите.

Для перемещения дверцы вниз, крепежные болты 3 и 4 вращать в обратную сторону.

Регулировка дверцы люка «ЕвроФОРМАТ-Р» серии «ЕСКР» на этом этапе заканчивается.

Для параллельного перемещения дверцы вправо и влево, с помощью малого ключа на одном из регулировочных рычагов ослабьте фиксирующие винты 5 и 6(Рис.4).

Рис.4

Всавьте малый ключ в отверстие лимба 7 и поверните лимб в нужном направлении, удлиняя или укорачивая рычаг.

Поворот лимба на 90 градусов перемещает дверцу примерно на 1 мм.

Затяните фиксирующие винты.

Те же действия проделайте со вторым рычагом соблюдая, то же направление вращения и угол поворота. Дверца сместится параллельно в сторону(Рис.5).

Рис.5

Для перемещения дверцы с наклоном или влево лимбы следует вращать в разных направлениях или на разные углы(Рис.6).

Рис.6

Дверца принимает истинное положение только при затянутых фиксирующих винтах.



Регулировка для моделей:

«ФОРМАТ-Н» серия «КН»,
«ФОРМАТ-Н» серия «МН».

Для перемещения дверцы вверх, с помощью рожкового ключа ослабьте контргайки 1 и 2(Рис.7) в верхнем и нижнем крепежно-регулировочных узлах.

Рис.7

Затем, с помощью торцевого ключа, верхний крепежный болт 3 закрутите, а нижний болт 4 выкрутите(Рис.8) не более, чем на пол-оборота каждый.

Рис.8

Поворот болта на пол-оборота перемещает дверцу по вертикали примерно на 0.7мм.

Регулировка с помощью только одного болта, или вращение болтов в разных направлениях, может привести к поломке люка.

После регулировки затяните контргайки 1 и 2(Рис.9), закройте дверцу и проверьте ее положение(Рис.7). При необходимости регулировку повторите.

Рис.9

Для перемещения дверцы вниз, крепежные болты 3 и 4(Рис.6) вращать в обратную сторону.

Дверца принимает истинное положение только при затянутых контргайках.





Герметизация шва по периметру дверцы

Герметизация шва позволяет защитить помещение от пыли, влаги и шума, а также делает люк незаметным.

Торцы плитки вокруг шва должны быть сухими, очищенными от клея и пыли и обезжирены.

Вокруг шва, с обеих сторон, плотно наклейте малярный скотч шириной 20-30мм. Расстояние между полосками скотча должно быть равно межплиточному шву(Рис.1).

Рис.1

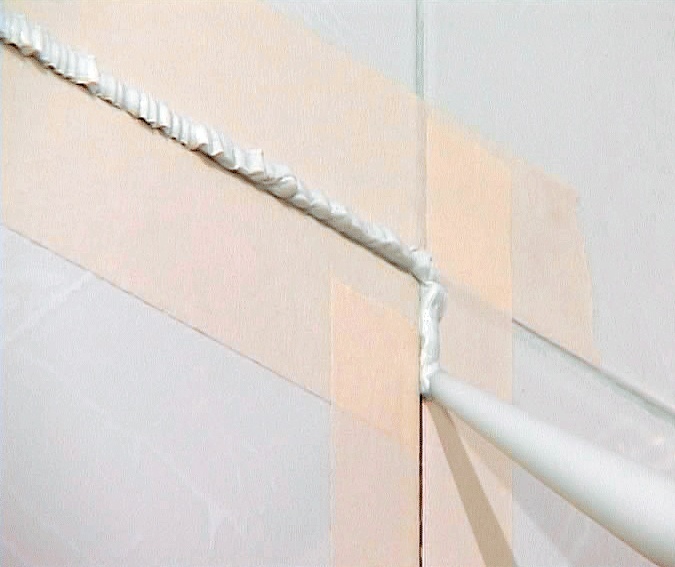

Заполните шов силиконовым или полиуретановым герметиком в цвет затирки на всю глубину, так чтобы герметик выступал выше уровня скотча.(Рис.2).

Рис.2

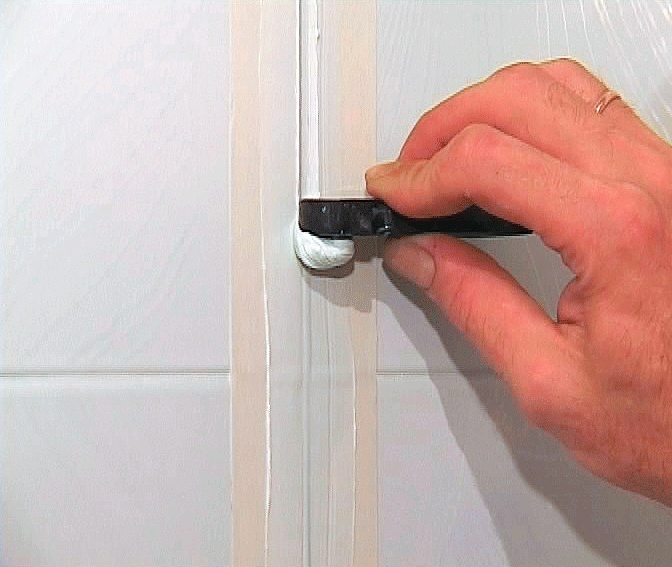

Обработав, таким образом, весь периметр, удалите излишки герметика с помощью эластичного шпателя так, что бы форма силиконового шва повторяла форму затертых межплиточных швов(Рис.3).

Рис.3

Не дожидаясь подсыхания поверхности шва, аккуратно снимите, не испачкав плитку, малярный скотч сначала с внешней, а затем с внутренней стороны шва(Рис.4).

Рис.4

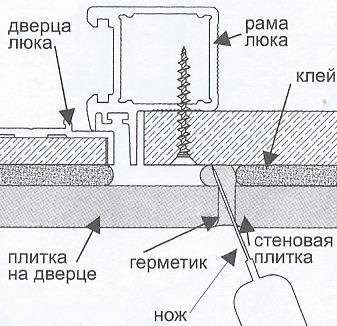

После высыхания герметика, не ранее чем через 2 суток, прорежьте его малярным ножом с острым лезвием(Рис.5).

Рис.5

Герметик прорезается из одного угла шва в другой за одно движение, с упором ножа в дно шва, при этом необходимо удерживать одинаковый угол прореза, приблизительно 45град.

То же самое повторите с другими сторнами, предварительно обновив режущую часть ножа.

Следите за тем, чтобы не оставалось не прорезанных перемычек.

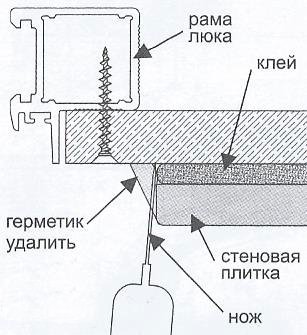

После прорезки откройте люк со стороны петли срежьте и удалите герметик со стеновой плитки(Рис.6).

Рис.6
