Теплый пол пленочный Монтаж

Подключение греющей пленки

Частой причиной отсутствия нагрева, является плохой электрический контакт. Как правило, при первоначальном монтаже была допущена ошибка, при которой обжим контакта был недостаточным. При прохождении электрического тока плохой контакт нагревался и произошло окисление металла, что привело к обрыву цепи.

Что бы в последствии не пришлось переделывать собственную работу, когда в самый неподходящий момент пол перестает работать, отнеситесь с максимальной тщательностью к подключению пленки. Как показывает опыт, наибольшее количество проблем с теплым полом - нарушение электрического контакта.

В настоящее время, для подключения пленки используется зажимной контакт - "КРАБ". Использование этой технологии позволило сильно облегчить работу при монтаже. Теперь для подключения достаточно иметь обычные плоскогубцы.

Зажим "Краб"

Подключение пленки

Основная проблема, возникающая при подключении - вставить краб на место. Краб должен вставляться одной пластинкой внутрь пленки, а второй прижиматься со стороны медной шины. Там, где шина проходит, пленка не цельная а имеет зазор между слоями. Тут можно дать такой совет: Аккуратно раздвинув слои пленки с помощью, например, ножа, вставить в получившийса зазор зубочистку или спичку. Потом туда вставляем зубчатую пластинку "краба" так, чтобы вторая зубчатая пластинка оказалась по другую сторону от медной шины.

Старайтесь сориентировать краб так, чтобы зажим, в который будет обжиматься провод, оказался разрезом кверху. Можно и наоборот, просто, дальнейший монтаж будет удобнее.

После этого тщательно обожмите обе половинки краба, для надежного соединения. Не бойтесь обжимать прямо через пленку. Она довольно прочная и вы не причините ей большого вреда. Гораздо хуже, если окажется, что контакт обжат недостаточно и вскоре полоса перестанет нагреваться. После обжатия покачайте зажим из стороны в сторону. чтобы убедиться, что контакт надежен. Если краб будет двигаться на медной шине, обжим следует повторить.

Подключение проводов

Для подключения греющей пленки к терморегулятору, рекомендуется использовать одинарный гибкий многожильный провод. Сечение проводника необходимо выбирать исходя из максимальной нагрузки, потребляемой теплым полом в момент включения. Еще раз напомню, что максимальная мощность одного квадратного метра пленки составляет 220 Ватт. Умножьте ее на количество квадратных метров, которые вы намерены использовать и получите суммарную ударную мощность (мощность на момент включения).

Чаще всего достаточным сечением можно считать 1,5 мм2. Рекомендуем использовать провод ПВ-3 1,5. Он удобен в монтаже и укладке. После закрытия его несколькими слоями скотча мы получаем двойную изоляцию. При незначительной нагрузке, вполне допустимо использовать провод меньшим сечением. Иногда используют в этом случае сдвоенный провод ШВВП 2X0,75. Как видите, сечение жил в этой проводке в четыре раза меньше, значит и допустимая мощность используемой пленки должна быть незначительной.

Подключение полос пленки к электросети должно осуществляться параллельно. То есть на каждую полосу должно приходить напряжение 220В. Существует несколько вариантов подключения. Ниже на схеме показано, как можно это сделать.

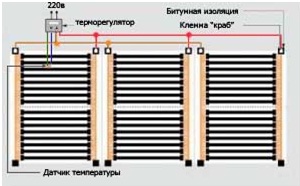

Допустимо

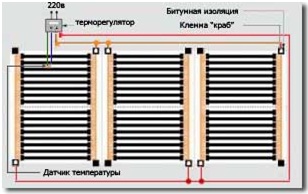

Предпочтительное подключение

Предпочтительность данной схемы подключения в том, что между токоведущими шинами соседних полос нет разности напряжения. Следовательно, это более безопасное подключение.

Еще одно предпочтительное подключение

Особенность этого подключения - отсутствие пересечения фазного и нулевого проводов.

Укладка проводки

После того, как все полосы инфракрасной пленки соединены параллельно между собой пришло время правильно уложить проводку. Укладку проводки, желательно, провести так, чтобы она не возвышалась над подложкой. Хотя, толщина провода не значительна, но все равно при ходьбе по ковролину или, даже, линолеуму, неровности будут ощущаться под ногами. Да, и, повредить такую проводку несложно.

Совет такой, постараться не перекрещивать провода при прокладке. Обычно, совсем этого избежать не удается, но нужно постараться количество перекрещиваний минимизировать.

Так как провода, в основном, проходят по подложке, проводку будем прятать в нее. Для этого, там, где предполагается прохождение проводов, в подложке вырезаем полоску, шириной около 1 сантиметра. Как правило, разъединенные половинки подложки начинают разъезжаться, поэтому воспользуемся скотчем и закроем им получившуюся канавку. Прижимаем плотно скотч к подлоджке и полу. Получается удобная постелька для провода. Укладываем провод в получившееся углубление, стараясь не допускать скручивания, а сверху закрываем еще одним слоем скотча. Теперь провод не выступает над подложкой, чего мы и добивались.

Подготовка канавки

Укладка проводки

Используя такую нехитрую технологию, доводим провода до места, где начинается подъем к терморегулятору.



Подключение терморегулятора.

Итак, все провода выведены к тому месту, где будет находиться терморегулятор. Осталось его подключить.

При подключении терморегулятора, тоже имеются некоторые тонкости. Необходимо учесть, что место для укладки проводов в монтажной коробке всегда катастрофически не хватает. Терморегулятор никак не хочет устанавливаться на место, упираясь задней частью в жгут проводов.

Поэтому совет: Не оставляйте длинные провода, иначе они будут мешать, но, и короткие, тоже плохо - подключать замучаетесь. Рекомендую оставлять провода, выходящие из коробки, не более 10 - 12 сантиметров.

Для тех, кто устанавливает терморегулятор в коробку-переходник, отдельный совет. В задней части коробки проделайте прямоугольное отверстие, напротив того места, где находятся контактные разъемы терморегулятора. Иначе не хватит места под укладку проводов.

Обратите особое внимание на провод от датчика температуры пола. Он, как правило, имеет очень жесткую изоляцию, и уложить его - целая проблема. Хотя не рекомендуется с ним что либо делать, иногда приходится снимать часть внешней изоляции. Делать это необходимо очень осторожно, чтобы не повредить медные жилы проводников датчика. Иногда приходится отрезать от него жесткие концевые зажимы, чтобы обеспечить установку терморегулятора.

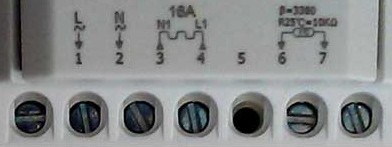

Контактная колодка терморегулятора



Для подключения к сети

Для подключения пленки

Для подключения датчика

Важно: Перед снятием и установкой терморегулятора, отключением и подключением проводов,обесточьте сеть, вывернув пробки или выключив автомат. Это необходимо сделать во избежание поражения электрическим током.
