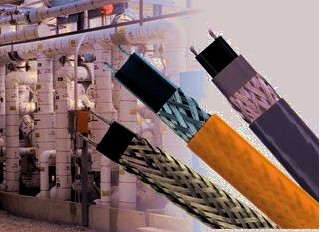

Саморегулирующийся нагревательный кабель

Cаморегулирующийся обогревательный кабель

(СамРег - в простой разговорной форме)

(Eco-cute Carbon Heating Cable)

     Данное изделие, в отличие от других нагревательных приборов, основано не на металлической сердцевине, а на карбонатном пластиковом полупроводнике, который обладает свойством PTC (положительный температурный коэффициент).

     Его особенностью является то, что в различных природных условиях, в зависимости от окружающей температуры он автоматически регулирует теплоотдачу.

Что такое саморегулирующийся обогревательный кабель?

Eco-cute Carbon Heating Cable это экологически чистый продукт, обладающий свойством PTC (Positive Temperature Coefficient).

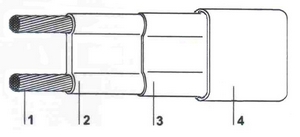

  1. Cooper bus wire – Медный шинопровод

  2. Self- Regulating semi conductor- Саморегулирующий полупроводник

  3. Inner adhesive jacket- Внутренняя полиэфирная оболочка

  4. Modified polyolefin out jacket- Модифицированная наружная полиолефиновая оболочка

          Carbon Heating Cable действует так, что если в помещении холодно, то он выделяет больше тепла и наоборот, тем самым обеспечивая экономию электроэнергии. Помимо этого, содержащиеся внутри элементы углерода выделяют инфракрасные лучи, повышая эффективность изделия.

     Нагрев происходит не за счет такого металлического нагревательного элемента как нихром, а за счет пластикового полупроводника, благодаря чему не возникает вредное для человека электромагнитное излучение.


"Green" теплые полы - отсутствие вредного электромагнитного излучения.

     Благодаря инфракрасному излучению с большой длиной волны (коэф. излучения составляет 90,7%) в помещении создается благоприятная атмосфера.

Экономия электроэнергии.

     Скорость нагрева данного изделия по сравнению с аналогами без полупроводника не только в 2 раза выше, но и потребляет на 40% меньше электроэнергии в одинаковых условиях.

Что такое инфракрасное излучение?

  • Прежде всего, они относятся к волнам большой длины. Превышает длину  волн видимого света, обладает большой теплоотдачей и проникающим воздействием. Проникая под кожу, инфракрасное излучение создает ощущение реального солнечного тепла. Это предотвращает появление разнообразных бактерий и улучшает кровообращение. Помимо этого, предотвращают старение и болезни, улучшает обмен веществ, смягчает болевые ощущения, выводит из организма тяжелые металлы, способствует хорошему сну, предотвращает образование плесени в помещениях и обеспечивает циркуляцию воздуха.
  • Имеются отрицательные ионы
  • 40% экономия электроэнергии.
  • В 2 раза больше скорость нагрева по сравнению с аналогами.
  • Легкость в монтаже, при установке кабель можно разрезать на требуемую длинну.





      При производстве кабелей температурного класса Т5(100*С) и Т6(85*С) использует способ «open annealing» (открытый отжиг).

Преимущества способа «open annealing»:

1)  Первоначальная теплотворная способность сохраняется даже после долгого срока использования и, тем самым, обеспечивается высокая долговечность кабеля.

2)  При включении кабеля потребляется в два раза меньше пускового тока, за счет чего затраты электроэнергии значительно снижаются.

3)  Значительно увеличена защита от внешнего повреждения и от температурного воздействия.



Область применения

Офисы,

  • жилые дома,
  • школы,
  • религиозные учреждения,
  • гостиницы,
  • учреждения питания,
  • промышленные сооружения.





SRL-16, 24, 30, 40, 50 2(CR)

Саморегулирующийся нагревательный кабель

     Предназначен для защиты от замерзания или поддержания температуры до 85°С, в тех случаях когда температура, воздействующая на кабель не превышает 100°С.

 Область применения:

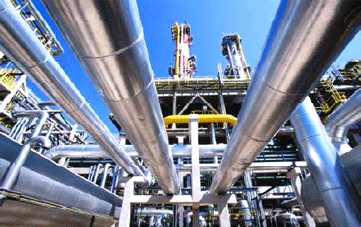

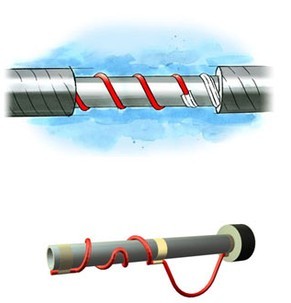

  • Системы «Обогрев трубопроводов», «Защита трубопроводов от замерзания»

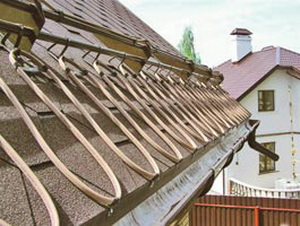

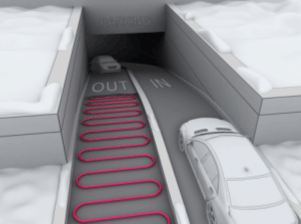

  • Системы «Антиобледенение открытых площадок», «Крыши без сосулек»

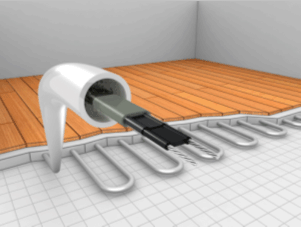

  • Системы «Теплый пол» со стяжкой не менее 1,5 см.

 Особенности:

  • Автоматически регулирует тепловыделение в ответ на повышение или понижение температуры окружающей среды

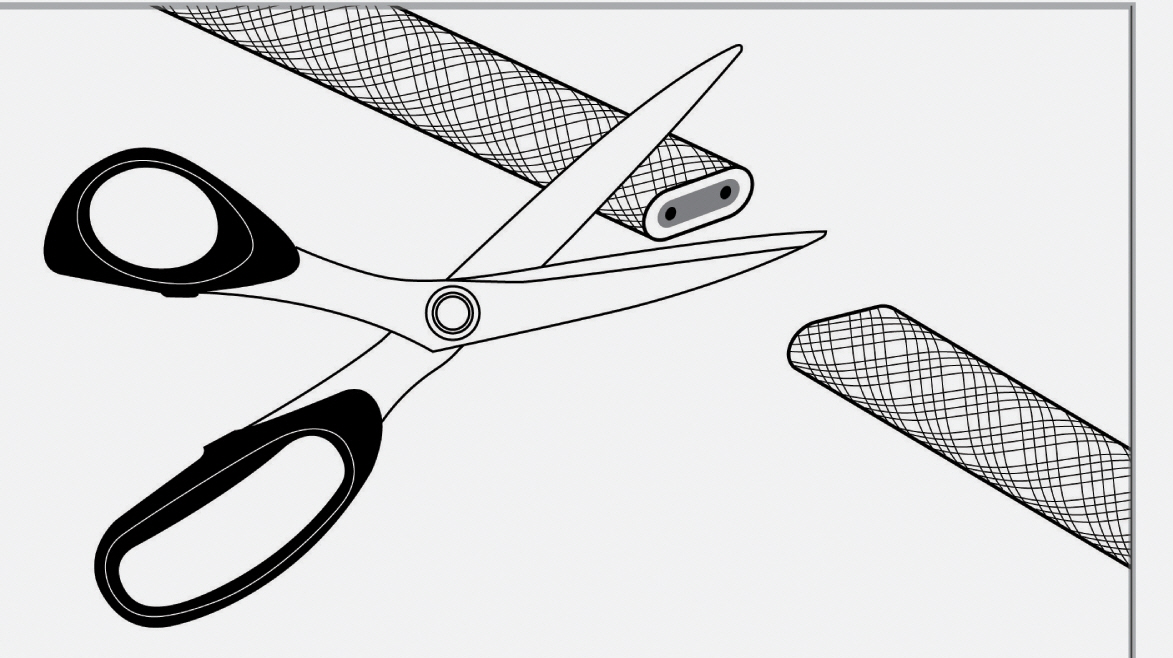

  • Может быть отрезан нужной длины непосредственно на объекте без ущерба для характеристик
  • Отсутствует опасность перегрева или разрушения кабеля при его перекрещивании, а также при их прохождении через слой теплоизоляции
  • Выпускается на рабочие напряжения 110/120 и 220/240 В переменного тока

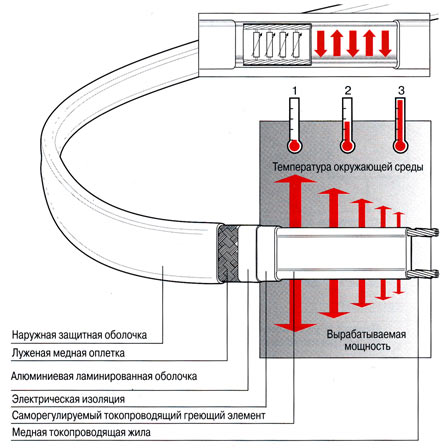

Строение саморегулирующегося кабеля

1. Медные жилы сечением 1,0 мм?

2. Полупроводящая саморегулирующаяся матрица

3. Внутренняя изоляция из полиэстера

4. Оплетка из луженой медной проволоки (обозначается маркировкой CR)*

5. Наружная изоляция из полиолефина



* Саморегулирующийся кабель маркировки SRL-2 выпускается без оплетки из луженой медной проволоки и наружной изоляции.



Характеристики и области назначения
саморегулирующегося обогревательного кабеля
Наимен.

Мощность при +10*C

Вт /м.п.

Макс.*C

нагрева,

Макс.*C

воздействия,

Макс. длина монтажа, м *C

класс

Аналоги Примечания Упак.
SRL 16-2 M=16W 65 85 150 Т6 Raychem BTV, Thermon BSX, NEXANS DEFROST PIPE/GUTTER Обогрев труб. Для внутр-наруж. установки 300M / бухта
SRL 24-2 M=24W 300M / бухта
SRL 30-2 M=30W 100   70 (30А) T5

Обогрев теплый пол

шаг укладки 20-25 см

300M / бухта
SRL 40-2 M=40W
GRX-2CR M=40W 90 100 120 (30А при 0*C) T5 Raychem GM-2XR, Nelson SLT

Обогрев крыш, желбов

16 AWG

200M / бухта



Температурные характеристики

     Номинальное тепловыделение при 115V или 230V, когда кабель установлен на изолированных металлических трубах.

A   SRL 10

B   SRL 16

C   SRL 24

D   SRL 30

Максимальная температура

85°С (185°F )

Максимально допустимая температура воздействия

100°С (212°F)

Электропитание

220-240 В (по заказу 110-120 В)

Минимальная температура монтажа

-40°С

Минимальный радиус изгиба

50 мм












Статья из практики:

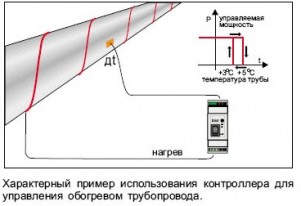

Как сделать систему обогрева трубы (читать)
